Существует множество экзотических способов охлаждения чипов — от погружного до охлаждения с помощью жидкого азота. Есть и менее известный метод — распылительное охлаждение, которое используется в некоторых суперкомпьютерах. Его работу на примере процессора Ryzen 7 9800X3D продемонстрировал известный немецкий оверклокер Роман Хартунг (Roman Hartung), более известный под псевдонимом Der8auer.
Почему ИИ никак не сесть на безматричную диету
Пять причин полюбить HONOR Pad V9
Обзор умных часов HUAWEI WATCH 5: часы юбилейные
Пять причин полюбить HONOR Magic7 Pro
Пять причин полюбить HONOR X8c
Hollow Knight: Silksong — песнь страданий и радостей. Рецензия
Фитнес-браслет HUAWEI Band 10: настоящий металл
HUAWEI FreeArc: вероятно, самые удобные TWS-наушники
Источник изображения: youtube.com/@der8auer-en
Принцип работы распылительного охлаждения очевиден из его названия: над процессором или видеокартой располагаются сопла, из которых на кристалл подаётся мелкодисперсный поток диэлектрической жидкости. После попадания на поверхность чипа она испаряется, направляется в охлаждающий контур, конденсируется обратно в жидкое состояние и вновь подаётся на процессор.
В качестве примера Der8auer продемонстрировал процессор от суперкомпьютера Cray X1 2003 года, созданный специально для работы с системой распылительного охлаждения. Некоторые элементы этой системы встроены прямо в его корпус из нержавеющей стали. На внутренней стороне разборного корпуса расположены массивы сопел, подведённых к восьми кристаллам процессора. Для такой системы критически важны направление сопел и давление, под которым подаётся жидкость — если она не распыляется хотя бы на небольшой участок кристалла, на нём может возникнуть перегрев.
Для поддержания нужной температуры чипа необходимо правильно подобрать и саму жидкость. Она должна быть непроводящей и иметь низкую температуру кипения, чтобы происходил фазовый переход при заданном нагреве. Если температура кипения окажется слишком высокой, жидкость не будет превращаться в пар, и внутри чипа начнёт накапливаться тепло.

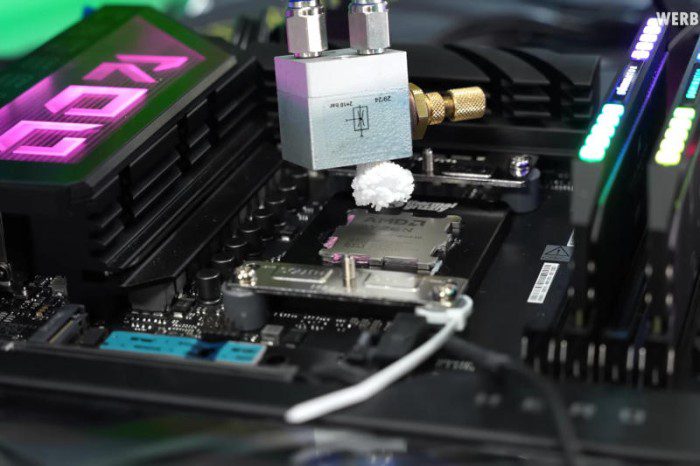

Для тестирования распылительного охлаждения Der8auer собрал систему для процессора AMD Ryzen 7 9800X3D с двумя отдельными контурами: в одном жидкость подаётся к испарителю, а другой нагнетает воздух под высоким давлением, который смешивается с охлаждающей жидкостью, образуя мелкодисперсный поток. Собранная на скорую руку система оказалась, конечно, не такой эффективной, как традиционный процессорный кулер, но с Ryzen 7 9800X3D она справилась — тест Cinebench R23 процессор прошёл без перегрева, набрав 18 164 балла при температуре около 95 °C. Для сравнения, с подходящим кулером чип в этом испытании показывает около 23 000 баллов. При подаче хладагента на всю поверхность процессора система распылительного охлаждения, возможно, проявила бы себя лучше.
Источник: 3Dnews.ru
