Межфланцевые затворы и другие типы соединений: что лучше?

Выбор запорной арматуры для трубопровода — это не просто покупка «какой-нибудь задвижки», а инженерная задача, от которой зависит бесперебойность работы всей системы. Особое место здесь занимают межфланцевые поворотные затворы с электроприводом — компактные, надежные и удобные в управлении. Но даже среди них есть варианты, и два самых популярных — AR01E и ГЗ.

Почему один из них стоит дешевле, а другой — дороже? Когда переплата оправдана, а когда лучше сэкономить? Давайте разбираться, не углубляясь в технические дебри, но и не упрощая до уровня «этот красный, а этот синий».

1. AR01E: Универсальность и адаптивность

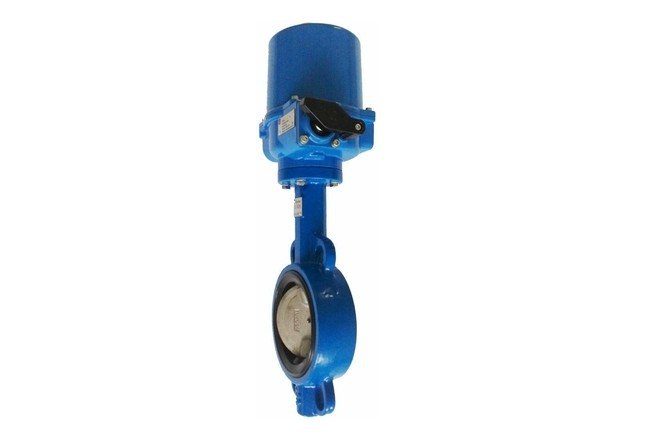

Затвор AR01E с электроприводом — это современное решение для систем с гибкими требованиями к энергопитанию.

Технические характеристики и преимущества:

• Многовариантное электропитание — уникальная особенность, позволяющая работать от различных источников энергии (24 В, 220 В, 380 В), что радикально расширяет спектр возможных применений. Это особенно ценно для объектов с нестандартными требованиями к электробезопасности, включая взрывоопасные производства, где использование низковольтного оборудования является обязательным требованием безопасности.
• Интеллектуальная система управления — электромеханический привод обеспечивает прецизионное регулирование положения диска затвора, что особенно важно для технологических процессов, требующих точного контроля потока. Отсутствие дополнительных гидравлических или пневматических контуров упрощает монтаж и техническое обслуживание.
• Расширенный температурный диапазон от -15°C до +130°C позволяет использовать затворы AR01E как в системах холодного водоснабжения, так и в трубопроводах с высокотемпературными средами без применения дополнительных теплоизоляционных материалов или систем подогрева.
• Ресурс эксплуатации составляет 50 000 циклов открытия/закрытия, что при стандартном режиме работы (1-2 цикла в сутки) обеспечивает десятилетия бесперебойной службы.

Оптимальные сферы применения:

• Системы водоподготовки и распределения — городские водопроводные сети, станции водоочистки, насосные станции второго подъема;
• Теплоэнергетика малой и средней мощности — районные и квартальные котельные, тепловые пункты, системы теплоснабжения общественных зданий;
• Пищевая промышленность — линии розлива, системы подачи ингредиентов, технологические трубопроводы с пищевыми продуктами;
• Фармацевтическое производство — системы подачи очищенной воды, линии подготовки растворов, технологические контуры с требованиями к химической инертности материалов;
• Объекты с ограниченной инфраструктурой — удаленные производственные площадки, автономные системы с ограниченными энергетическими ресурсами.

Экономические аспекты:

Более доступная стоимость AR01E по сравнению с моделями серии ГЗ обусловлена рациональным подходом к проектированию и производству:

• Оптимизированная конструкция привода, рассчитанная на типовые нагрузки большинства коммунальных и промышленных систем;
• Сбалансированный выбор конструкционных материалов, обеспечивающих необходимый уровень надежности без избыточного запаса прочности;
• Унифицированные компоненты, позволяющие снизить производственные издержки без ущерба для качества.

2. ГЗ: Мощность для промышленных задач

Затвор ГЗ с электроприводом создан для работы в условиях высоких нагрузок.

Ключевые технические особенности:

• Высокомощный трехфазный привод — работает исключительно от промышленной сети 380 В, обеспечивая значительный крутящий момент, необходимый для управления затворами большого диаметра и высокого класса давления. Это позволяет уверенно оперировать в системах с давлением до 25 атмосфер и диаметрами трубопроводов до 1000 мм.
• Усиленная механическая часть с двойным редуктором и прецизионными подшипниками гарантирует стабильную работу даже при значительных перепадах давления и температуры. Конструкция рассчитана на экстремальные нагрузки, включая гидравлические удары и вибрации.
• Увеличенный эксплуатационный ресурс до 100 000 циклов открытия/закрытия — вдвое больше, чем у AR01E, что критически важно для систем с интенсивным режимом работы или труднодоступных участков, где замена арматуры связана со значительными затратами.
• Повышенная степень защиты IP67 обеспечивает полную пыленепроницаемость и защиту от временного погружения в воду, что позволяет использовать затворы ГЗ в затапливаемых камерах и колодцах, а также в условиях сильного запыления.
• Экстремальная температурная устойчивость от -40°C до +150°C делает возможным применение в северных регионах на открытых участках трубопроводов без дополнительного обогрева, а также в высокотемпературных технологических процессах.

Незаменимость в специализированных отраслях:

• Нефтегазовый комплекс — магистральные трубопроводы, компрессорные и насосные станции, установки подготовки нефти и газа, где надежность арматуры напрямую влияет на безопасность и экологические риски;
• Металлургическая промышленность — системы охлаждения доменных печей, трубопроводы технологических газов, линии гидротранспорта шлама, работающие в агрессивных средах с высокими температурами и абразивными включениями;
• Большая энергетика — паропроводы высокого давления, системы питательной воды котлов, трубопроводы технического водоснабжения ТЭЦ и АЭС, где отказ арматуры может привести к остановке энергоблока;
• Горнодобывающая отрасль — системы водоотлива шахт и карьеров, пульпопроводы обогатительных фабрик, работающие с высокоабразивными средами в сложных климатических условиях.

Обоснование ценовой политики:

Повышенная стоимость затворов серии ГЗ является прямым следствием их технологической сложности и специализированного назначения:

• Усиленная конструкция с применением высоколегированных сталей и специальных антикоррозионных покрытий;
• Прецизионная механическая обработка компонентов с жесткими допусками;
• Расширенная программа испытаний каждого изделия, включая проверку в экстремальных режимах;
• Специализированные системы управления с расширенной диагностикой и защитой от аварийных ситуаций.

3. Ключевые различия: что учесть при выборе?

Энергопотребление и напряжение

• AR01E подходит для объектов с ограниченными мощностями или требующих низкого напряжения (например, взрывоопасные зоны).
• ГЗ — исключительно для трехфазных сетей, обеспечивает максимальную мощность для крупных систем.

Ценовая политика

Стоимость ГЗ выше из-за:

• Мощного трехфазного привода.
• Усиленной конструкции и материалов.
• Расширенного ресурса (до 2 раз больше, чем у AR01E).

Однако AR01E выигрывает в гибкости: его можно использовать на объектах с разнородной инфраструктурой, экономя на адаптерах питания.

Сферы применения

• AR01E — оптимален для малых и средних проектов, где важна универсальность.
• ГЗ — выбор для тяжелой промышленности, где критична бесперебойная работа под нагрузкой.

4. Почему разница в стоимости оправдана?

• Технологии производства: ГЗ оснащен приводом с двойным редуктором, что увеличивает себестоимость, но гарантирует долговечность.
• Энергоэффективность: AR01E экономичнее в эксплуатации за счет поддержки низкого напряжения.
• Специализация: ГЗ разработан для нишевых задач, где требования к оборудованию выше среднего.

Заключение

Выбор между AR01E и ГЗ — это не вопрос денег, а вопрос условий эксплуатации. Если вам нужен «рабочий инструмент» для стандартных задач — AR01E справится отлично. Если же система работает на пределе — ГЗ окупит свою цену долгим сроком службы. Главное — не пытаться сэкономить там, где это приведет к аварии.
