ASML обновила рекорд плотности транзисторов на EUV-сканере и рассказала о перспективной технологии Hyper-NA

0
0

ASML доложила на конференции Imec ITF World 2024, что ей удалось побить собственный рекорд плотности размещения транзисторов с помощью своего первого литографического сканера с высокой числовой апертурой (High-NA), установленный немногим более месяца назад. Компания также сообщила о перспективной разработке более совершенного оборудования класса Hyper-NA и изложила план по двухкратному повышению производительности, сообщает Tom’s Hardware.

Источник изображения: ASML

Бывший президент и технический директор ASML Мартин ван ден Бринк (Martin van den Brink), сейчас работающий в компании консультантом, сообщил, что ASML разработает сканер Hyper-NA, более совершенный, чем существующий High-NA. Он также изложил план по снижению затрат на производство чипов на оборудовании со сверхжёстким ультрафиолетовым излучением (EUV) за счёт увеличения скорости обработки до 400–500 кремниевых пластин в час — это более чем вдвое превышает актуальный показатель в 200 пластин в час. И предложил модульную унифицированную конструкцию перспективных линеек EUV-оборудования ASML.

Источник изображения: tomshardware.com

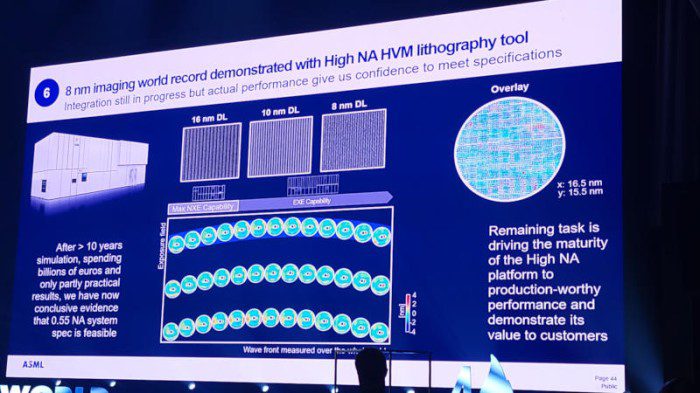

Осуществив дополнительную настройку оборудования, сообщил Мартин ван ден Бринк, ASML удалось напечатать на оборудовании High-NA EUV линии плотностью 8 нм — это рекорд для производственного сканера. Предыдущий рекорд компания установила в апреле, напечатав линии плотностью 10 нм на машине в совместной с Imec лаборатории в нидерландском Вельдховене. Для сравнения, стандартные машины ASML Low-NA EUV способны печатать элементы размером до 13,5 нм (критический размер — critical dimensions или CD), а новый сканер EXE:5200 High-NA позволяет создавать транзисторы с элементами до 8 нм, и ASML продемонстрировала, что он соответствует заявленным характеристикам.

Теперь компании предстоит провести работу по оптимизации системы и её подготовке к массовому производству. Эта работа уже ведётся в Нидерландах, а Intel, единственный производитель чипов, располагающий полностью собранной системой High-NA, повторяет шаги разработчика по мере её ввода в эксплуатацию на заводе D1X в Орегоне. На начальном этапе Intel будет использовать её в исследованиях и разработке, после чего запустит на EXE:5200 производство продукции класса 14A. Ван дер Бринк ещё раз упомянул машину Hyper-NA EUV, но окончательное решение по ней ещё не принято — ASML, вероятно, пока оценивает интерес отрасли.

Источник изображения: tomshardware.com

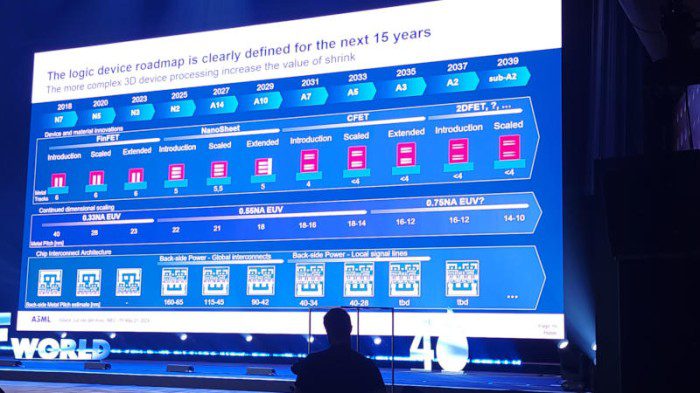

Современная стандартная машина EUV работает со светом длиной волны 13,5 нм и числовой апертурой 0,33 (это мера способности оборудования фокусировать свет). Оборудование с высокой числовой апертурой 0,55 использует ту же длину волны, но позволяет печатать более мелкие элементы. Система Hyper-NA, о которой говорит Мартин ван дер Бринк, сохранит ту же длину волны света, но числовая апертура увеличится до 0,75, позволив печатать ещё более мелкие элементы. Критический размер элементов для такого оборудования компания не указала, но привела соответствующий Hyper-NA шаг металлизации (metal pitch), то есть минимальное расстояние между металлическими элементами на чипе — этот показатель варьируется от 16 нм на узлах A3 до 10 нм на узлах менее A2 и датируется второй половиной следующего десятилетия.

Источник: 3Dnews.ru
